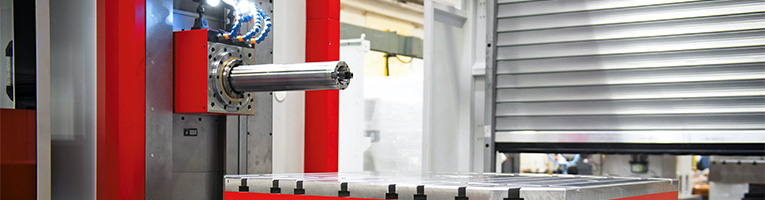

Горизонтально-расточные станки предназначены для обработки сложных заготовок различных типоразмеров в условиях единичного и серийного производства. Конструктивно станки производятся либо с подвижным поворотным столом, либо с подвижной колонной.
Станки производства ООО "НТЦ "Система" (Российская Федерация).
Горизонтально-расточные станки с подвижным поворотным столом предназначены для выполнения операций растачивания, сверления, зенкерования, нарезания внутренней и наружной резьб, обтачивания цилиндрических поверхностей, подрезки торцов, цилиндрического и торцового фрезерование. Модульная концепция позволяет оперативно изменять конфигурации, в соответствии с требованиями заказчиком. Станки имеют управление по 5 осям, либо по 6 осям.
| Модель | Рабочие перемещения X Y Z W |
|---|---|
| WFC 10 |
1250-2000 x 1250-2000 x 1250 x 730 мм
|
| WFC 10 L |
1250-2000 x 1400-2150 x 1500 x 730 мм
|
| WFT 11 |
2000-5000 x 1250-2000 x 1250-1700 x 730 мм
|
| WFT 13 |
2000-5000 x 2000-4000 x 1500-3000 x 800 мм
|
| WFT 13 R |
2000-5000 x 2000-4000 x 1500-3000 x 800 мм
|
| WFT 15 |
2000-5000 x 2000-3500 x 1500-2000 x 800-1000 мм
|
| WFT 15 R |
2000-5000 x 2000-3500 x 1500-2000 x 800-1000 мм
|
Горизонтально-расточные станки с подвижной колонной предназначены для комплексной обработки крупногабаритных деталей. Станки имеют модульную конструкцию и позволяют использовать различные дополнительные приспособления, автоматические фрезерные головки, системы смены паллет и поворотные столы. Большое разнообразие выбора параметров сочетается с широким диапазоном рабочих функций.
| Модель | Рабочие перемещения X Y Z W |
|---|---|
| WF 13/15 R |
4000 - 22000 x 2000-3500 x 700 x 800
|
| WRF 130/150/160 |
1800 - 27500 x 2500-600 x 1000-1200 x 800-1000
|
| WRF HEAVY |
2400 - 28100 x 2000-10000 x 1600 x 1000
|
